RS485串联型单节点柜锁控制板
LM-LC-001

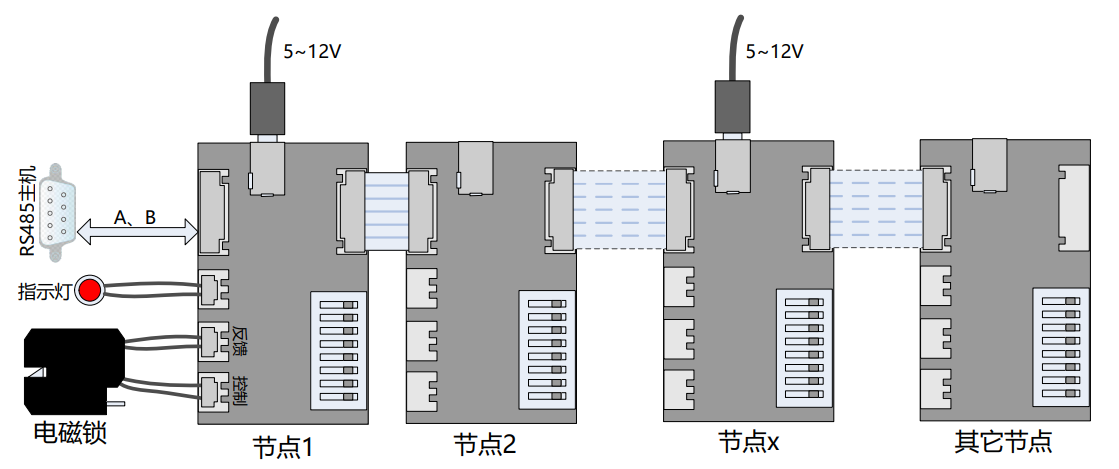

Smart-RS485 该控制板为RS485通讯的电磁门锁/快递柜锁控制板， 控制板可以前后串联灵活扩充节点数目，单个主机最大可扩充254个节点，可以通过拨码开关设置节点地址。 RS485主机命令应用的群体命令，每个节点执行指令采用了快速实时响应设计，单节点<3毫秒，100个节点约300毫秒， 即便是最大254节点一起刷新状态时间不超过1秒。
控制板可以适配5~12V、带反馈/不带反馈的多种电磁锁。控制板有开锁指示灯， 可适用于快递柜、储物柜等应用场合。控制板最大可提供3A的门锁电磁铁驱动电流，适用于大功率门锁或相应 的电子设备控制。门锁设计有最大通电时间参数 和 开锁反馈断电机制，可以防止电磁被长时间通电烧毁。 每个控制板节点都可以单独输入电源，在串联型节点中输入电源可 以降低电线能量损失以及分散供电降低电源要求。
控制板采用EMC/EMI电磁兼容性设计，极大程度降低了因RS485串联网 络而带来的电磁辐射能量。控制板工作温度为工业电子产品温度范围：-20摄氏度~+80摄氏度，适用于野外极 高温、极低温环境。
应用场景
快递柜
门禁控制
机电装置控制
主要特性

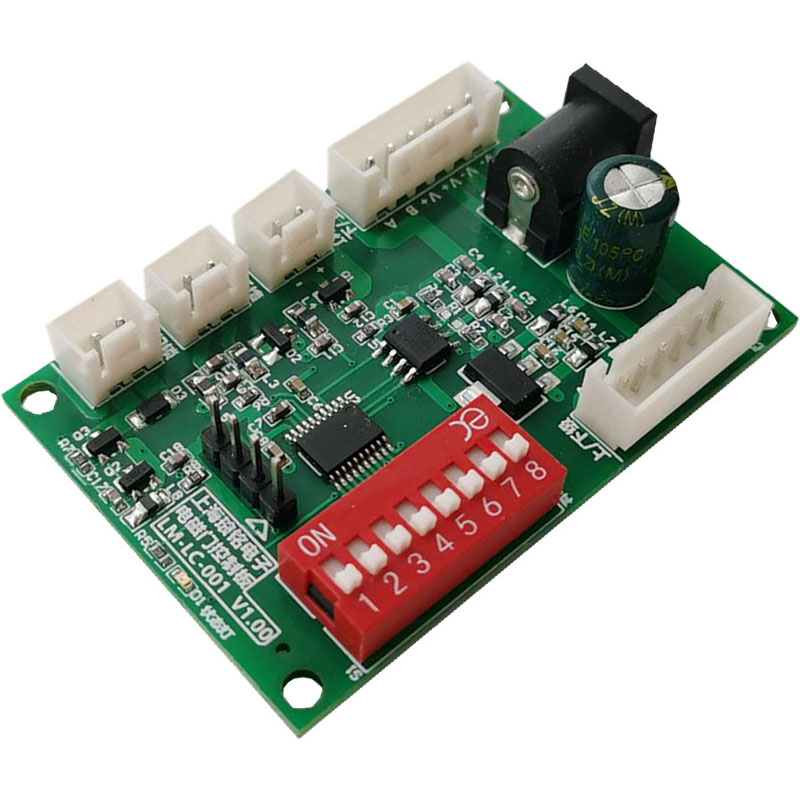

产品视图
◆ RS485串联型，可任意扩充节点
◆ 快速型命令设计，响应迅速，延迟小
◆ 5~12V宽电压，多种锁可适配
◆ 门锁驱动电流可大3A
◆ RS485简单命令格式
◆ 小尺寸设计，可安装进多种设备内部
◆ 每个节点带电源输入，可中间节点进行供电弥补线损
◆ 带反馈/不带反馈 多种锁可适配
◆ 工业级工作温度：-20摄氏度~+80摄氏度
◆ 快速型命令设计，响应迅速，延迟小
◆ 5~12V宽电压，多种锁可适配
◆ 门锁驱动电流可大3A
◆ RS485简单命令格式
◆ 小尺寸设计，可安装进多种设备内部
◆ 每个节点带电源输入，可中间节点进行供电弥补线损
◆ 带反馈/不带反馈 多种锁可适配
◆ 工业级工作温度：-20摄氏度~+80摄氏度
